DESCRIÇÃO
Sucesso absoluto de vendas e prontos para automação, os amplificadores multiroom digitais da linha AAT PMR contam agora com o reforço da linha PMRH, que dá um verdadeiro show de potência na categoria de amplificadores digitais classe D de alta eficiência. São 500W RMS contínuos por zona. É a maior potência de áudio do segmento!
A linha AAT PMRH é composta pelos mais completos amplificadores MONO matriciais digitais para instalações de som ambiente residenciais e corporativas disponíveis atualmente no mercado. Com a possibilidade de também trabalharem em ESTÉREO, modo BRIDGE e Modo 100V e opções de controle por TCP/IP (incluindo app para Android e iOs), Serial (RS-232), IR (infravermelho) e pelo painel frontal, os modelos AAT PMRH também oferecem a maior flexibilidade da categoria.
O AAT PMRH-2, de duas zonas, oferece 500Wx2 RMS contínuos ou 1.000W RMS no total. Já os modelos AAT PMRH-4, de quatro zonas, e AAT PMRH-6, de seis zonas, fornecem 500Wx4 RMS e 500Wx6 RMS, totalizando 2.000W RMS ou 3.000W RMS contínuos pela norma NBR IEC 60268-3.
CARACTERÍSTICAS
Os modelos AAT PMRH-2, 4 e 6 são amplificadores matriciais de duas zonas mono, quatro zonas mono ou seis zonas mono. Foram desenvolvidos para atender o usuário final e em especial o integrador de sistemas de automação residencial e corporativa, com um conjunto de características diferenciadas:
- Agrupamento de zonas MONO em zonas ESTÉREO
- Funcionamento no modo BRIDGE em 8 ohms, fornecendo 1.000W RMS contínuos pela norma NBR IEC 60268-3
- Funcionamento em linha de 100V, fornecendo 1.000W RMS contínuos pela norma NBR IEC 60268-3
- Controle completo por automação: TCP/IP, RS-232, IR e Trigger IN/OUT disponíveis
- Controle também pelo painel frontal com área de instalação protegida por senha
- Controle por aplicativo mobile disponível para Android e iOS
- Atribuição de endereço por DHCP (IP dinâmico) e estático
- Comandos por TCP/IP e serial com feedback após a execução
- Upgrade de firmware pela internet com tecnologia Safe Upgrade. Significa que não há risco de corrupção de memória e travamento durante a atualização, mesmo que a conexão caia no meio do processo
- Power Down Memory, que memoriza todos os parâmetros ajustados antes de desligar, voltando sempre à última condição
- Full reset com restauração completa dos parâmetros de fábrica
- App para iOS e Android com capacidade para controlar até 64 multirooms
- Processador RISC de alta performance, que supervisiona toda a operação do produto
- Presença de um processador DCSP (Digital Controlled Signal Processor) por zona
- Quatro entradas analógicas (RCA)
- Duas entradas digitais (TOSLINK ou S/PDIF), que permitem conexão via cabo óptico ou coaxial com plug RCA nos modelos AAT PMRH-4 e PMRH-6 (1 no modelo AAT PMRH-2)
- Chaveamento matricial 4×2, 4×4 ou 4×6 (entradas x zonas). Ou seja, qualquer entrada (no máximo, quatro simultaneamente) pode ser conectada a qualquer zona. As entradas digitais 5 e 6 são comutadas com as respectivas entradas analógicas 1 e 2
- Saídas Line-out variáveis por zona
- Saídas para subwoofer variáveis por zona
- Amplificação digital classe D High Definition de 2, 4 ou 6 canais. Essa tecnologia proporciona a menor distorção do mercado (0.003% típica para o amplificador de potência), aliada a uma eficiência típica de 91% do conjunto amplificador + fonte chaveada, gerando menos calor, menor consumo de energia e maior confiabilidade do produto
- Potência de 500W RMS contínuos por zona pela norma NBR IEC 60268-3
- Sistema de proteção APMS (Advanced Protection Management System), exclusivo da AAT, que protege o amplificador contra sobrecorrente, curto-circuito, temperatura excessiva, tensão de corrente (DC) na saída, subtensão, sobretensão e desequilíbrio de cargas (supply unbalance), além de proporcionar operação silenciosa na hora de ligar e desligar
- Controles disponíveis em cada zona: Seleção de Fonte/Ajuste de Volume/Controles de Graves e Agudos/Mute/Equalização do Nível de Entrada e Zona em Modo de Espera (stand-by)
- EMC Product Compliance: garantia de ausência de ruídos e interferências entre zonas ou com outros produtos
- Produto Full Range: poder ser ligado em rede de 100V a 240V sem a necessidade de comutar uma chave seletora.
ESPECIFICAÇÕES

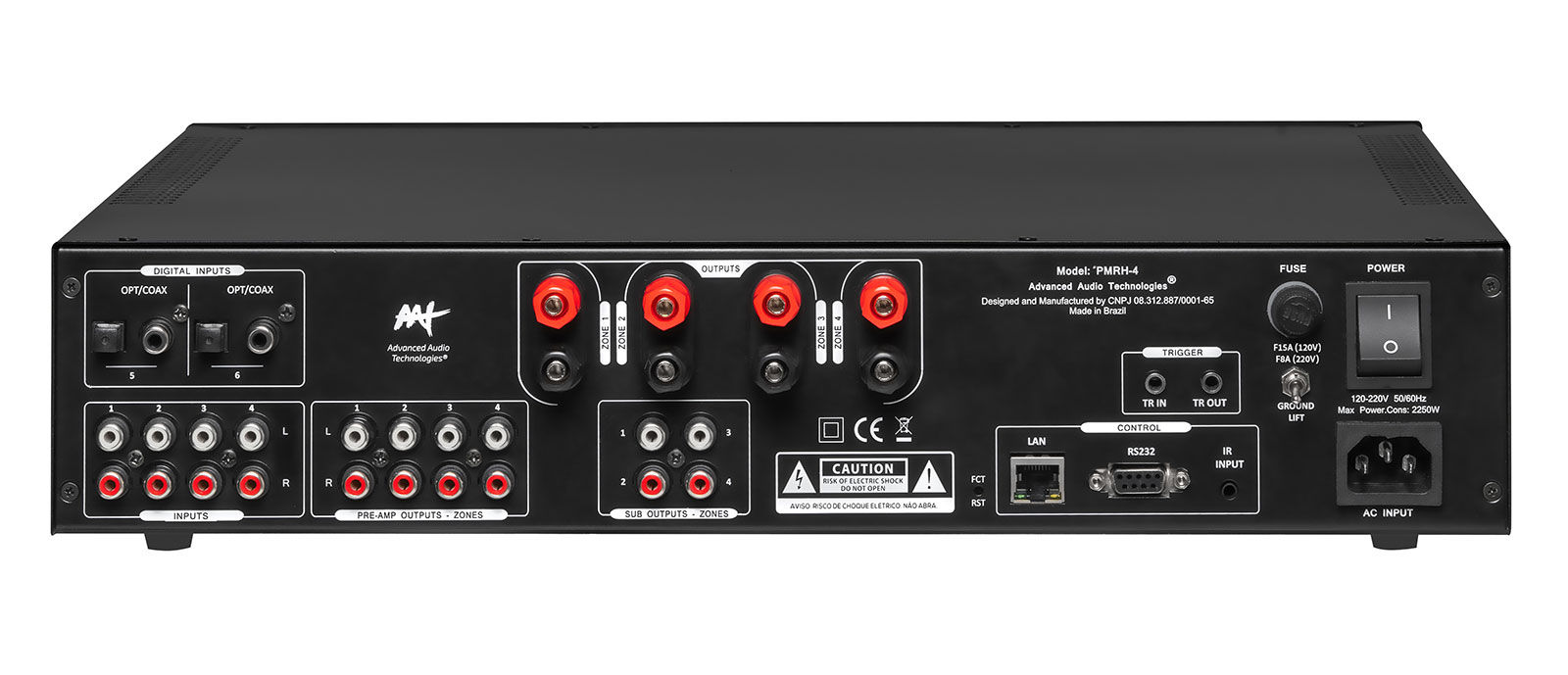

 AAT PMRH-4 |
|
|---|---|
| Potência de saída | 2 zonas (PMRH-2): 500Wx2 RMS contínuos (total 1.000W) pela norma NBR 60268-3 em 4 ohms ou 1×1.000W RMS contínuos em modo bridge em 8 ohms ou em linha de 100V
4 zonas (PMRH-4): 500Wx4 RMS contínuos (total 2.000W) pela norma NBR 60268-3 em 4 ohms ou 2×1.000W RMS contínuos em modo bridge em 8 ohms ou em linha de 100V (total 2.000W) 6 zonas (PMRH-6): 500Wx6 RMS contínuos (total 3.000W) pela norma NBR 60268-3 em 4 ohms ou 3×1.000W RMS contínuos em modo bridge em 8 ohms ou em linha de 100V (total 3.000W) |
| Impedância dos alto-falantes | 4 – 16 ohms |
| Distorção harmônica do amplificador classe D: | 0,003% típico a 10W |
| Distorção harmónica do multiroom, entrada 1 para saída 1: | 0,009% típico a 1W |
| Resposta em frequência | 10Hz a 75kHz, -3dB a 1W |
| Relação S/N | melhor que 95dB (A) |
| Crosstalk entre zonas | melhor que 85dB |
| Separação entre canais | melhor que 85 dB |
| Impedância de entrada | 18 Kohms |
| Impedância da saída Line Out variável | 100 ohms |
| Impedância da saída Sub Out variável | 100 ohms |
| Sensibilidade de entrada nominal | 0.4 V RMS |
| Sensibilidade para Pmax (Vol. Max, 1 KHz) | 0.7V RMS |
| Quantidade de entradas PMRH-4/6 | 4 analógicas e 2 digitais |
| Quantidade de entradas PMRH-2 | 4 analógicas e 1 digital |
| Atuação do controle de Volume | 0 a -87dB, resolução de 1dB, logarítmico |
| Atuação dos controles tonais | +/-14dB em 100Hz e em 10kHz, resolução de 2dB |
| Atenuação do mute | 90dB mínimo |
| Atuação do controle ganho pre-amp | 0 a +14dB |
| Ganho nominal (vol. max, flat, pre-amp gain = 0, 1kHz) | +0dB |
| Tensão de saída nominal (pre out, 1KHz) | 0.7V RMS |
| Tensão de saída nominal (sub out, 60 Hz) | 0.7V RMS |
| Máximo sinal de saída | 2.5V RMS |
| Máximo sinal de saída (pré-out / sub out) | 6 V RMS |
| Distorção harmônica Pré-out (1 KHz 1 V) | 0.006% |
| Relação S/N pré-amp (1 V RMS) | 100 dB(A) |
| Crosstalk entre zonas pré-out (1KHZ) | 87 dB |
| Separação entre canais (pré out) | 89 dB |
| Atuação do Backlight | ON ou OFF |
| Entrada Trigger | 12 V nominal, +/- 25% |
| Saída Trigger Out | 12 V +/- 5%, 100 mA max |
| Frequência de chaveamento dos amplificadores Classe D | 475 kHz |
| Amplificador Classe D digital | eficiência de 95% |
| Corrente máxima de saída por canal | 30 Amperes |
| Amplificador Classe D digital com ZDTS | Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91% |
| Proteção APMS (Advanced Protection Management System) | proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance |
| Entradas analógicas | 4 |
| Entradas digitais | 2 (TOSLINK ou SPDIF), somente PMRH-4 e PMRH-6; 1 entrada no PMRH-2 |
| DAC Sample rate | 32 kHz to 192 kHz |
| DAC Bit depth | 16 to 24 bits |
| DAC THD + N | < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz |
| DAC Dynamic range | 105 dB (24 bits) |
| DAC Resposta em frequência | 2 Hz – 22 kHz (44,1 KHz sample rate) / 2 Hz a 96 KHz (192 KHz sample rate) |
| Reprodução do DAC | 2 programas simultâneos |
| Consumo máximo | 1.100W (PMRH-2), 2.250W (PMRH-4) e 3.400W (PMRH-6) |
| Tensão de alimentação | Full Range automático 100 a 242V |
| Temperatura de operação | 5 – 45° C |
| Fusível externo (110V/220V) | 20A |
| Dimensões (L x P x A) | 432 (sem alças) / 482 (com alças) x 385 x 88 (sem pés) ou 92 (com pés) mm |
| Peso sem embalagem | 6kg (PMRH-2), 7kg (PMRH-4) e 8kg (PMRH-6) |
| Peso com embalagem | 7kg (PMRH-2), 8kg (PMRH-4) e 9kg (PMRH-6) |
