DESCRIÇÃO

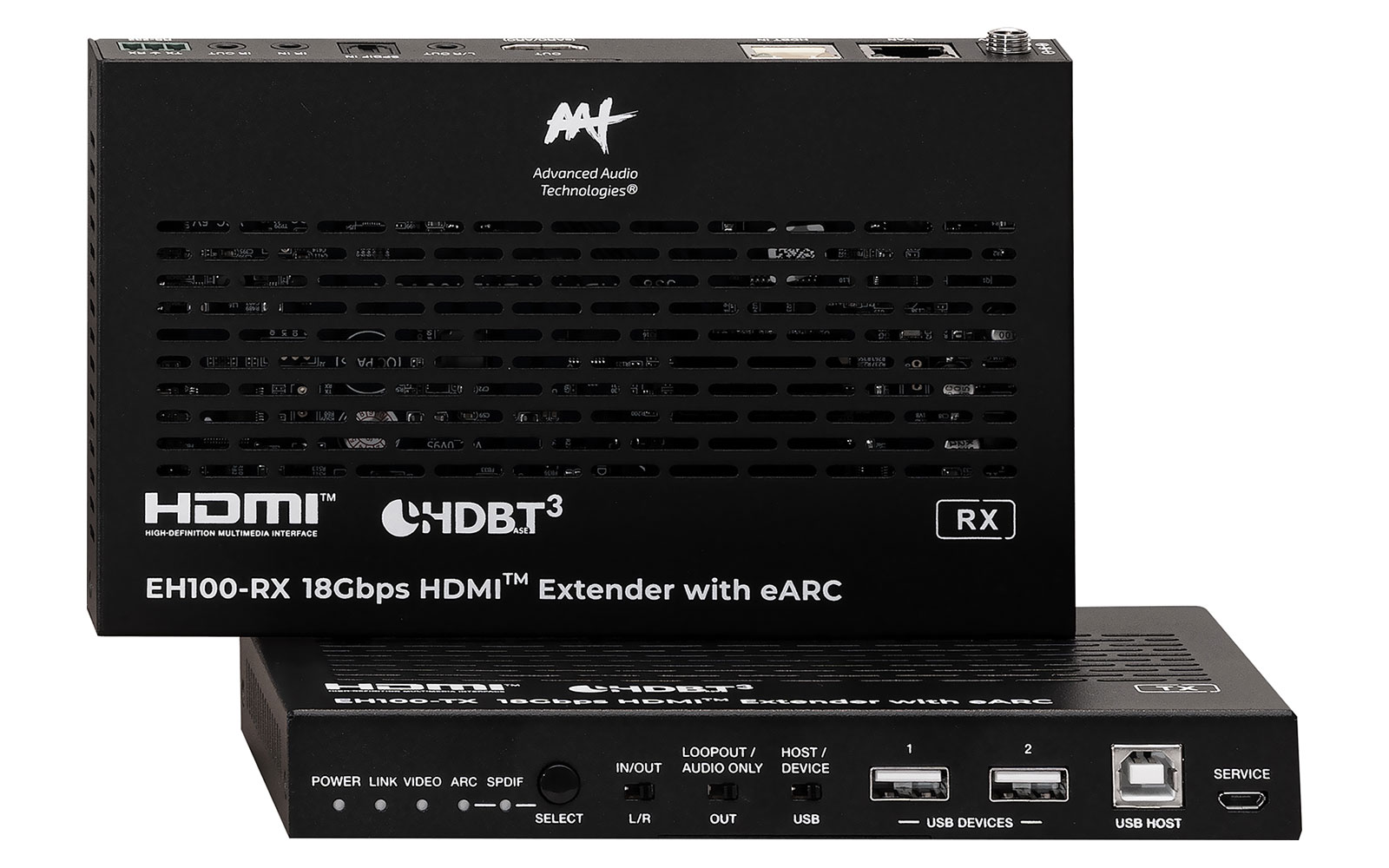

A solution box EH-100, da Advanced Audio Technologies, foi desenvolvida para estender sinais de áudio e vídeo em alta resolução por longas distâncias, utilizando a tecnologia HDBaseT 3.0. O sistema é compatível com padrões HDMI 2.0b, HDCP 2.2 e permite a transmissão de vídeo 4K a 60Hz, 4:4:4, sem compressão, com largura de banda de até 18Gbps, além de diversos formatos de áudio. A transmissão pode alcançar até 100 metros, utilizando um único cabo de rede CAT6A ou CAT7.
O AAT HDMI Extender EH-100 também possibilita a extensão de sinais eARC/ARC, Ethernet 1GbE, USB 2.0, RS-232 e IR bidirecional, reunindo diferentes interfaces em uma única solução. Essa combinação torna o produto adequado para instalações residenciais e comerciais, como projetos de home theater, sistemas de áudio e vídeo distribuído, salas de reunião, ambientes corporativos, auditórios, sinalização digital, lojas e demais aplicações.
O sistema também pode transmitir sinais HDR, HDR10, HDR10+, Dolby Vision e HLG. A lista de formatos de áudio compatíveis inclui LPCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD Master Audio e DSD, permitindo a integração com diferentes fontes, displays e equipamentos compatíveis.
A compatibilidade com eARC/ARC permite o retorno do áudio proveniente do dispositivo conectado à saída HDMI do receptor (RX) para a entrada HDMI do transmissor (TX). Esse áudio pode também ser disponibilizado nas conexões HDMI OUT (AUDIO ONLY) e SPDIF OUT do transmissor, possibilitando sua integração com amplificadores, receivers, processadores de áudio e outros equipamentos compatíveis.
O módulo transmissor (TX) suporta inserção de áudio externo no sinal HDMI (audio embedding) e extração de áudio do sinal HDMI (audio de-embedding) por meio das conexões de áudio analógico L/R. O módulo receptor (RX) também suporta extração de áudio. O sistema conta ainda com transmissão reversa de áudio SPDIF, USB 2.0 com modo Host/Device configurável e extensão bidirecional de IR, RS-232 e Ethernet 1GbE.
A função PoC (Power over Cable) bidirecional de 24V permite que a alimentação seja fornecida por qualquer uma das extremidades do sistema, utilizando o próprio cabo HDBaseT para alimentar a unidade oposta. Dessa forma, conforme a configuração da instalação, é possível utilizar uma única fonte de alimentação para o conjunto TX/RX.
Com transmissão de longa distância, suporte a vídeo 4K sem compressão e múltiplas interfaces integradas, a solution box AAT EH-100 oferece uma solução prática e flexível para projetos que exigem a distribuição de áudio e vídeo em alta resolução, utilizando um único cabo de rede entre o transmissor e o receptor.
CARACTERÍSTICAS
* Compatibilidade com HDMI 2.0b, HDCP 2.2 e HDBaseT 3.0 (clique aqui para ver a ilustração)
* Transmissão de Vídeo 4K a 60Hz, 4:4:4, sem compressão, com largura de banda de até 18Gbps
* Distância de transmissão de até 100 metros, utilizando um único cabo CAT6A ou CAT7
* Transmissão de sinais HDR, incluindo HDR10, HDR10+, Dolby Vision e HLG
* Compatibilidade com diversos formatos de áudio, incluindo LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, DTS, DTS-EX, DTS-96/24, DTS High Resolution, DTS-HD Master Audio e DSD
* Suporte à função eARC/ARC, permitindo o retorno do áudio da saída HDMI do receptor (RX) para a entrada HDMI do transmissor (TX), com disponibilização também pelas saídas HDMI OUT (AUDIO ONLY) e SPDIF OUT do transmissor
* Transmissão reversa de áudio SPDIF, possibilitando o retorno do sinal de áudio entre os módulos TX e RX
* Transmissão bidirecional de IR, RS-232 e Ethernet 1GbE, viabilizando a comunicação e o controle de equipamentos conectados às duas extremidades do sistema
* Transmissão USB 2.0, com modo Host/Device configurável conforme a aplicação.
* PoC (Power over Cable) bidirecional de 24V, habilitando a alimentação do sistema por qualquer uma das extremidades
ESPECIFICAÇÕES
 AAT HDMI EXTENDER EH-100 |
|
|---|---|
| Conformidade HDCP | HDCP 2.2 |
| Largura de banda de vídeo | 18 Gbps |
| Resolução de vídeo | Até 4K a 60 Hz 4:4:4 |
| Espaço de cor | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Profundidade de cor | 8/10/12 bits |
| Formatos de áudio | LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Formatos de áudio L/R | PCM 2.0 |
| Formatos de áudio SPDIF | LPCM 2.0, AC3 5.1, DTS 5.1 |
| Conformidade HDMI* | HDMI 2.0b |
| HDBaseT | 16 Gbps no link principal e 2 Gbps no link de retorno |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Nível IR | 12 Vp-p |
| Largura de banda IR | 20 kHz–60 kHz |
| Largura de banda USB | Até 350 Mbps |
| Ethernet | 1000 Mbps |
| Distância de transmissão | 100m, por meio de um único cabo CAT 6A/CAT 7 |
| RS-232 | Até 921600 bps |
| Alimentação | Entrada: CA 100–240 V, 50/60 Hz; saída: CC 24 V/1 A |
| Consumo | 15,36 W (PoC) |
| Proteção contra descargas eletrostáticas (ESD) | Conforme testes baseados no modelo de corpo humano: ±8 kV (descarga por arco de ar) e ±4 kV (descarga por contato) |
| Temperatura de operação | 0–40°C |
| Temperatura de armazenamento | −20–60°C |
| Umidade relativa | 20–90% UR, sem condensação |
| Dimensões (L x A x P) | 170 x 22 x 102mm (TX/RX) |
| Peso líquido | 425g (TX); 437g (RX) |
| Peso bruto | 1,320kg (produtos e acessórios em embalagem) |
| / | |

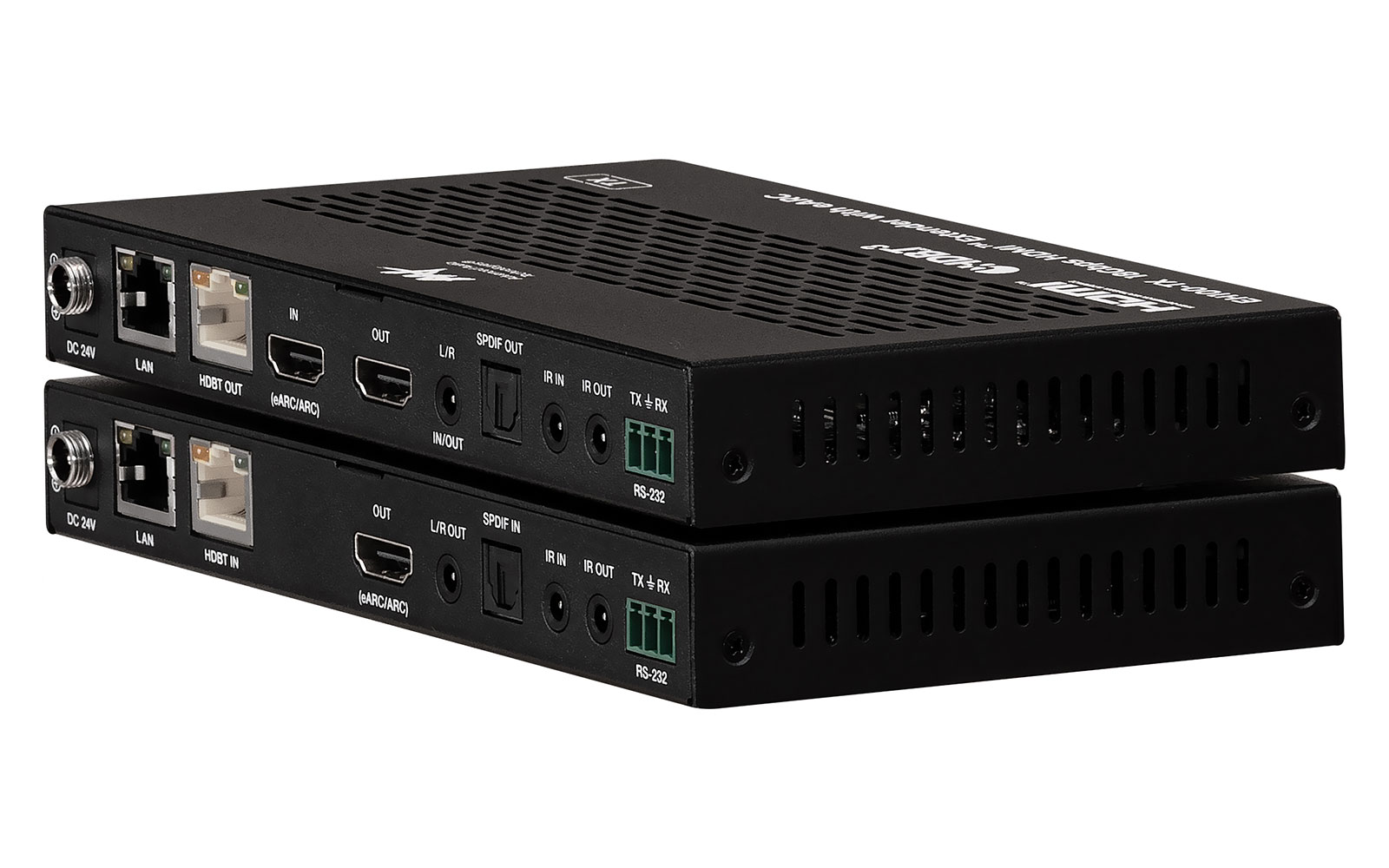

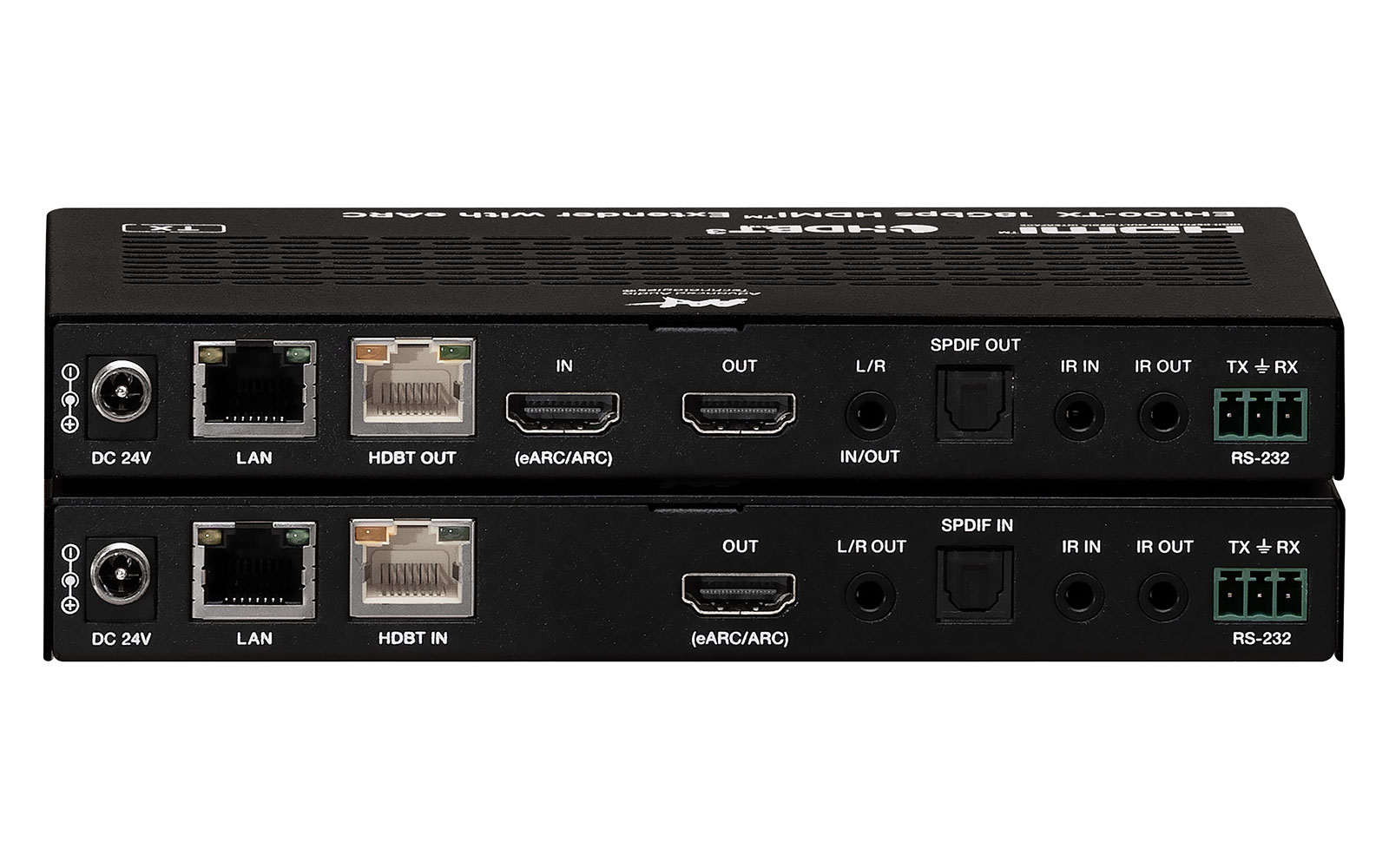

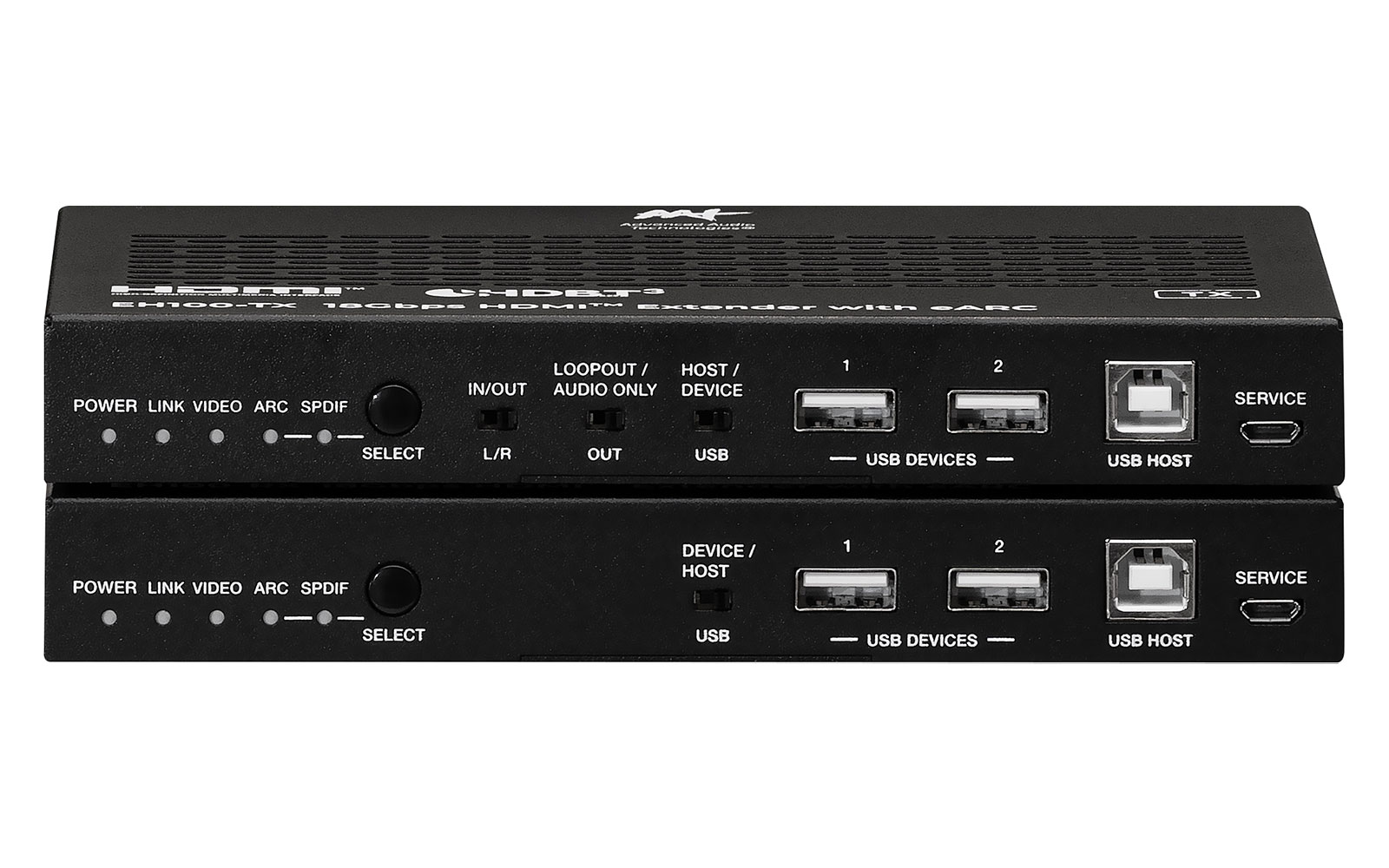

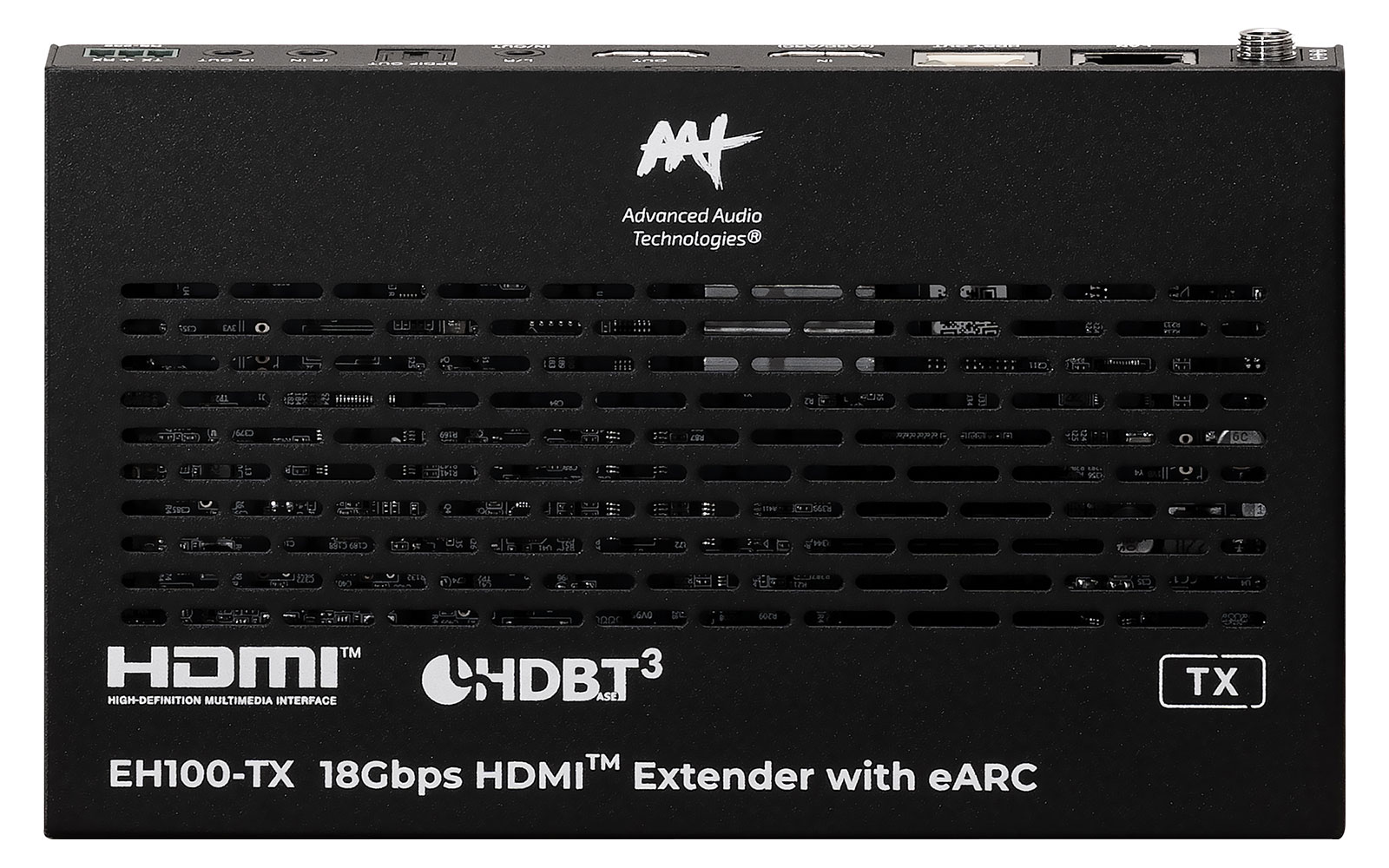

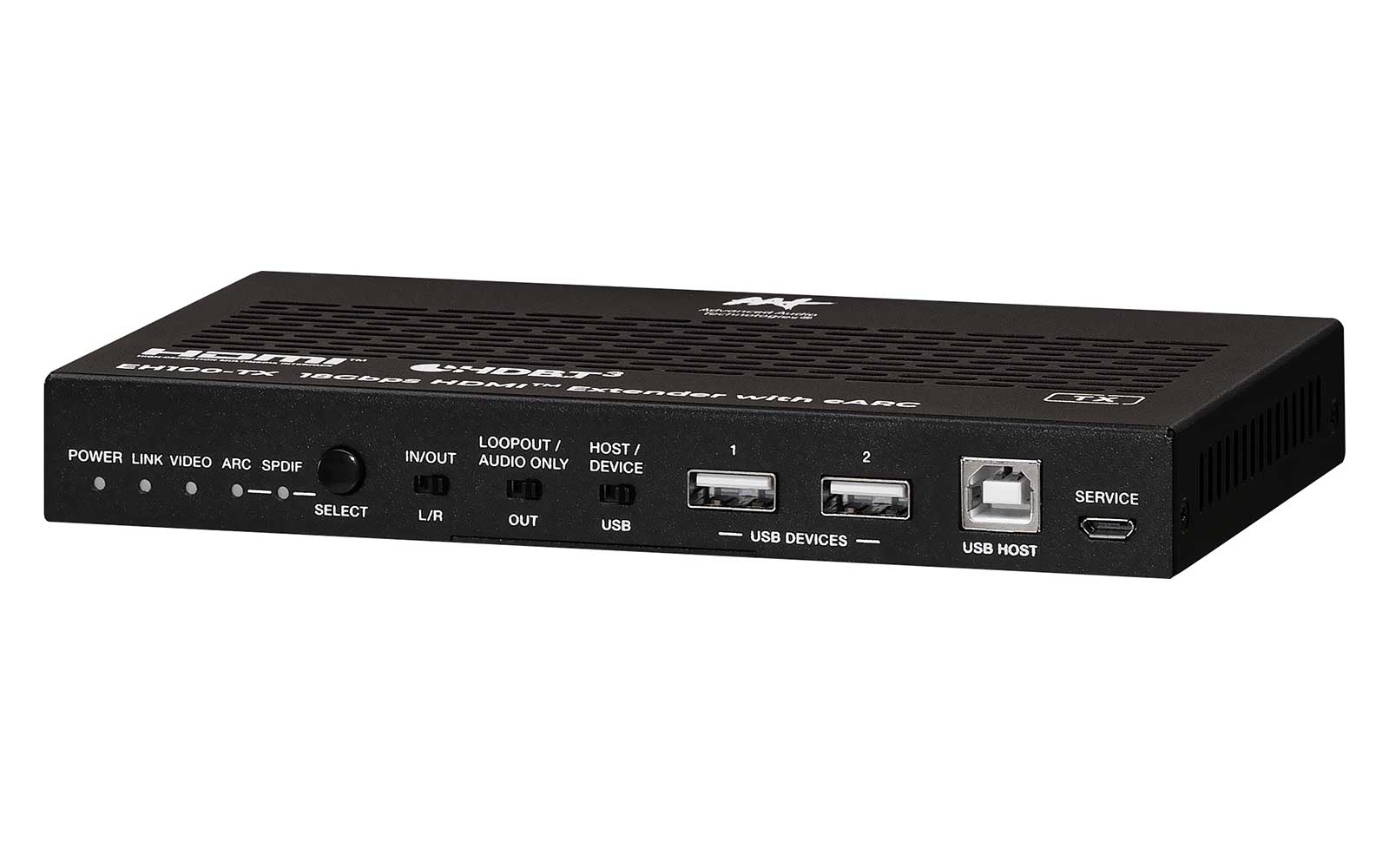

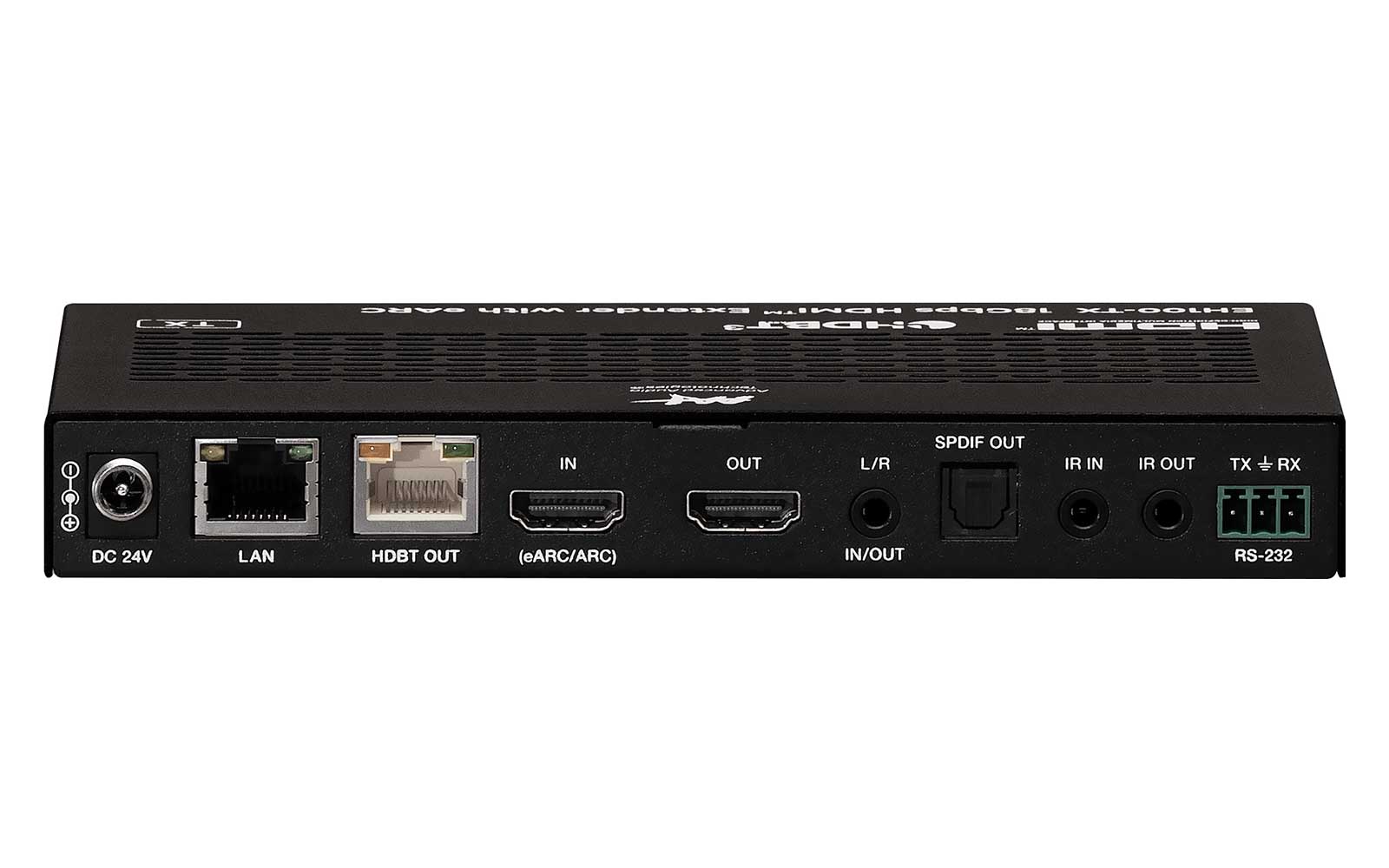

| TRANSMISSOR | CONEXÕES |
| Entradas | 1 × HDMI IN [Tipo A, 19 pinos, fêmea] |
| Saídas | 1 × HDMI OUT [Tipo A, 19 pinos, fêmea]; 1 × HDBT OUT [RJ45, 8 pinos, fêmea]; 1 × SPDIF OUT; 1 × L/R OUT [mini-jack estéreo 3,5 mm] |
| Controle | 1 × IR IN; 1 × IR OUT [mini-jack estéreo 3,5 mm]; 1 × RS-232 [Phoenix 3 pinos/3,81 mm] |
| Serviço | 1 × SERVICE [Mini-USB, porta de atualização] |
| USB | 1 × USB HOST [Tipo B]; 2 × USB DEVICES [Tipo A] |
| Rede | 1 × LAN [RJ45] |
| / | |

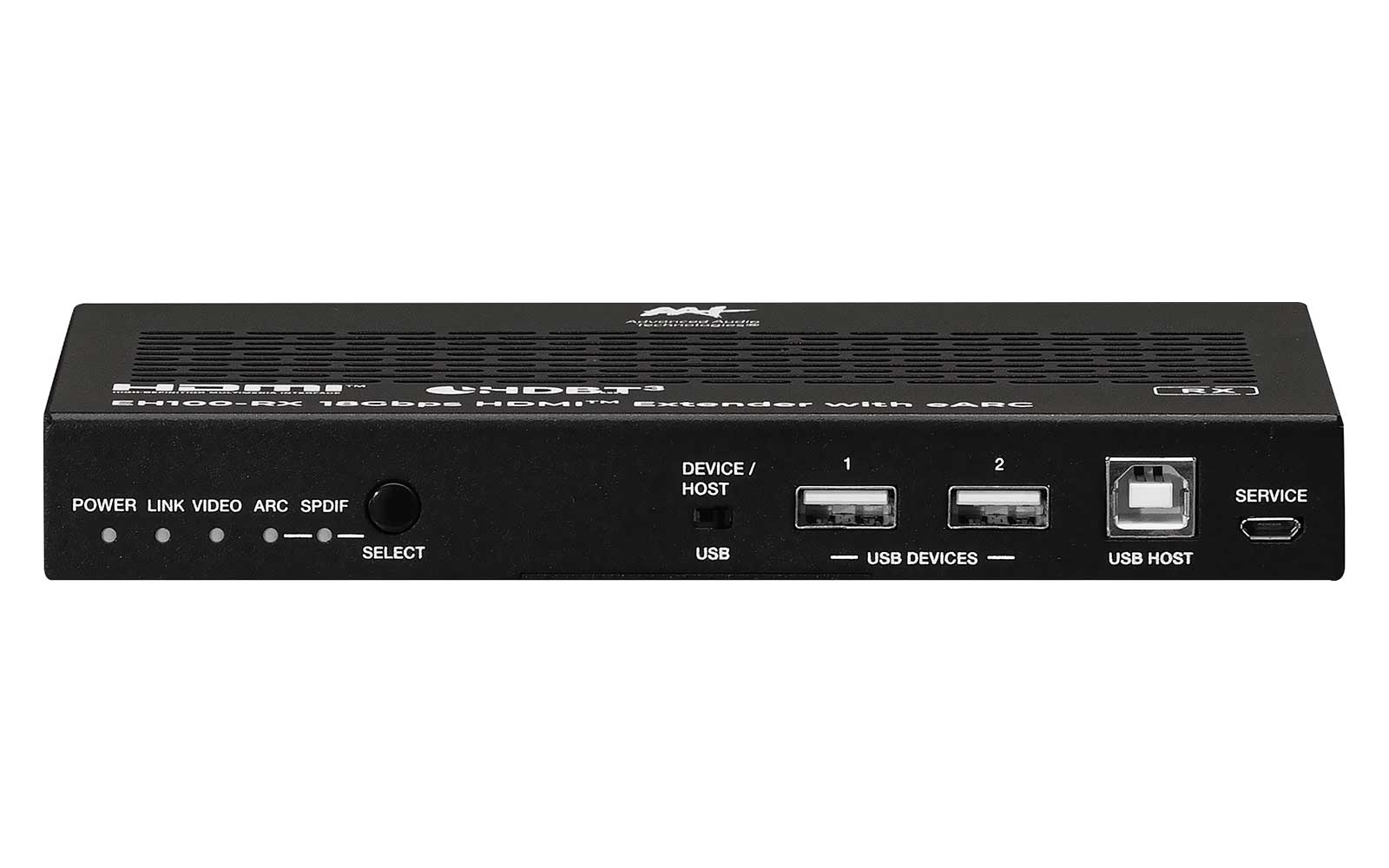

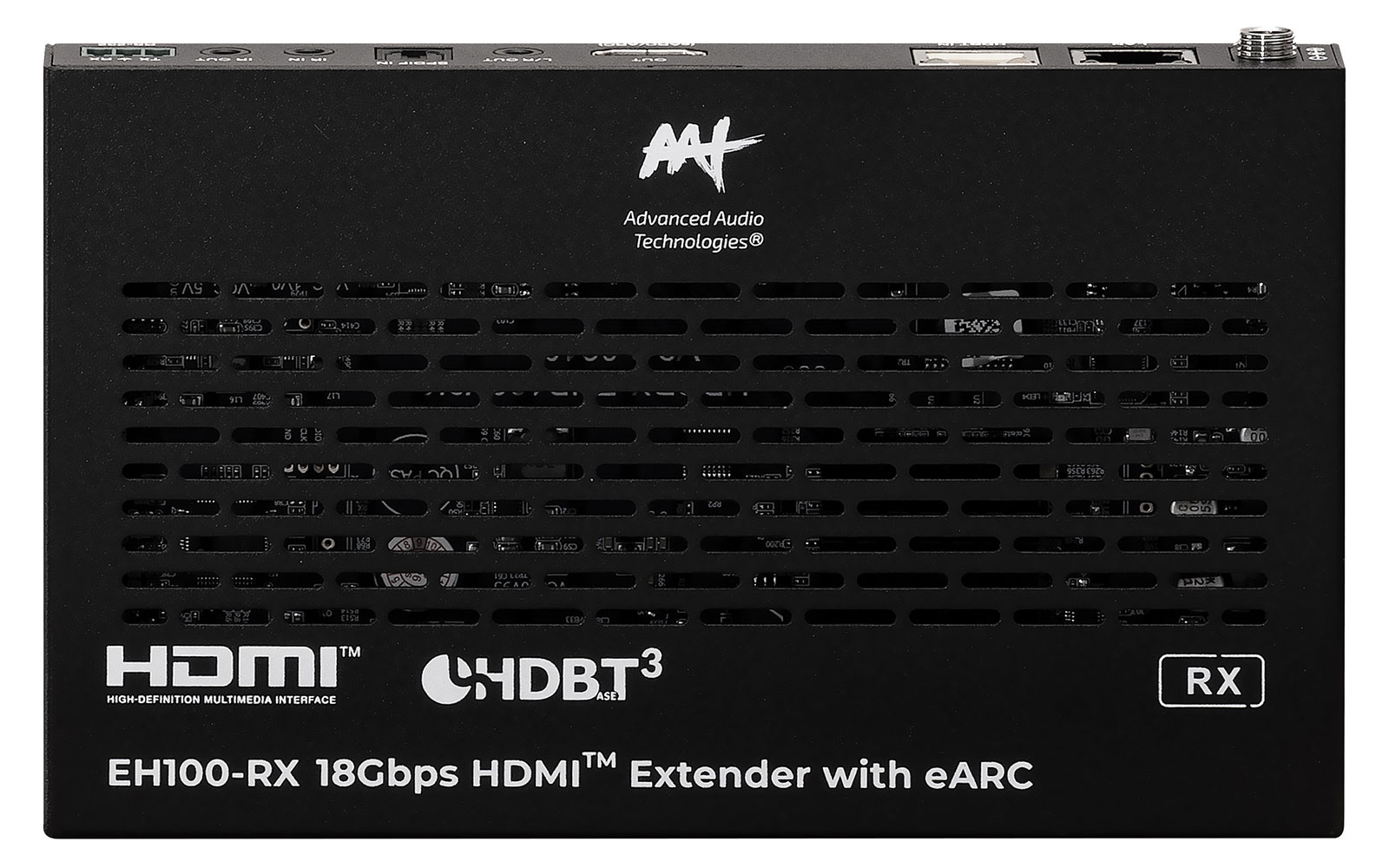

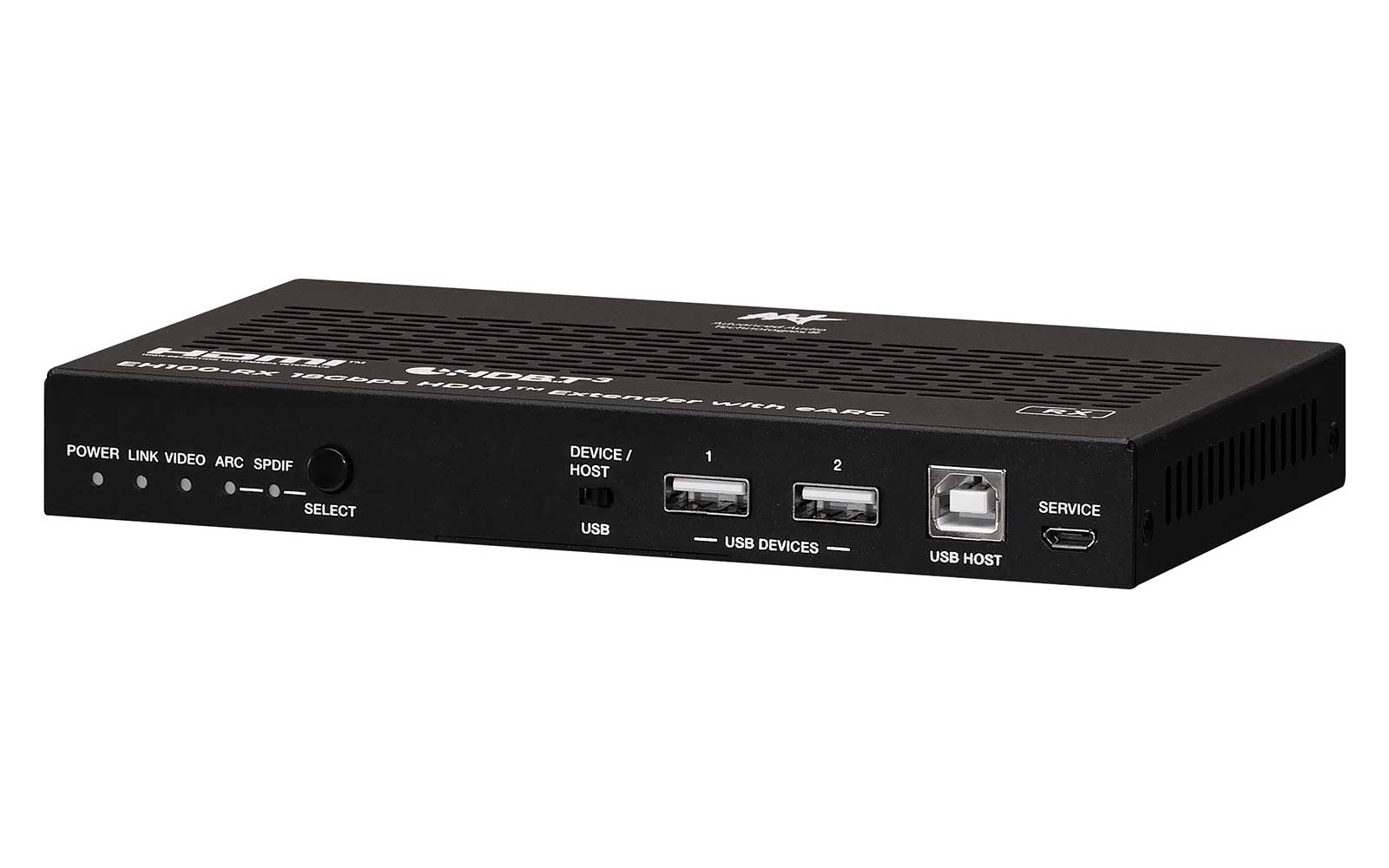

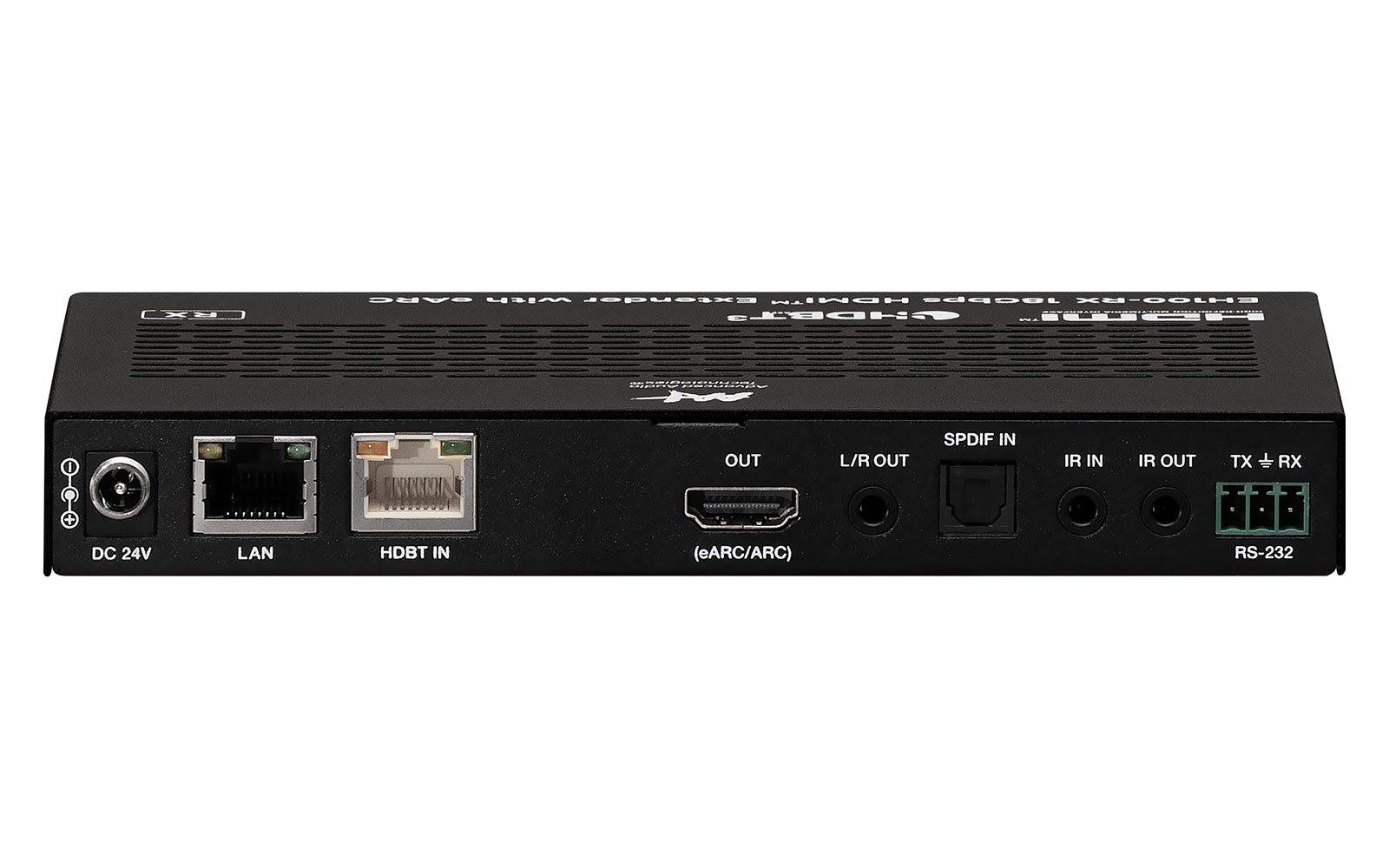

| RECEPTOR | CONEXÕES |
| Entradas | 1 × HDBT IN [RJ45, 8 pinos, fêmea]; 1 × SPDIF IN |
| Saídas | 1 × HDMI OUT [Tipo A, 19 pinos, fêmea]; 1 × L/R OUT [mini-jack estéreo 3,5 mm] |
| Controle | 1 × IR IN; 1 × IR OUT [mini-jack estéreo 3,5 mm]; 1 × RS-232 [Phoenix 3 pinos/3,81 mm] |
| Serviço | 1 × SERVICE [Mini-USB, porta de atualização] |
| USB | 1 × USB HOST [Tipo B]; 2 × USB DEVICES [Tipo A] |
| Rede | 1 × LAN [RJ45] |
Obs.: As especificações podem ser alteradas sem aviso prévio.
* O uso de cabos HDMI “Premium High Speed HDMI” é altamente recomendado; comprimentos de cabo HDMI indicados:
4K/60Hz — 5m; 4K/30Hz — 10m; 1080p/60Hz — 15m
