DESCRIÇÃO

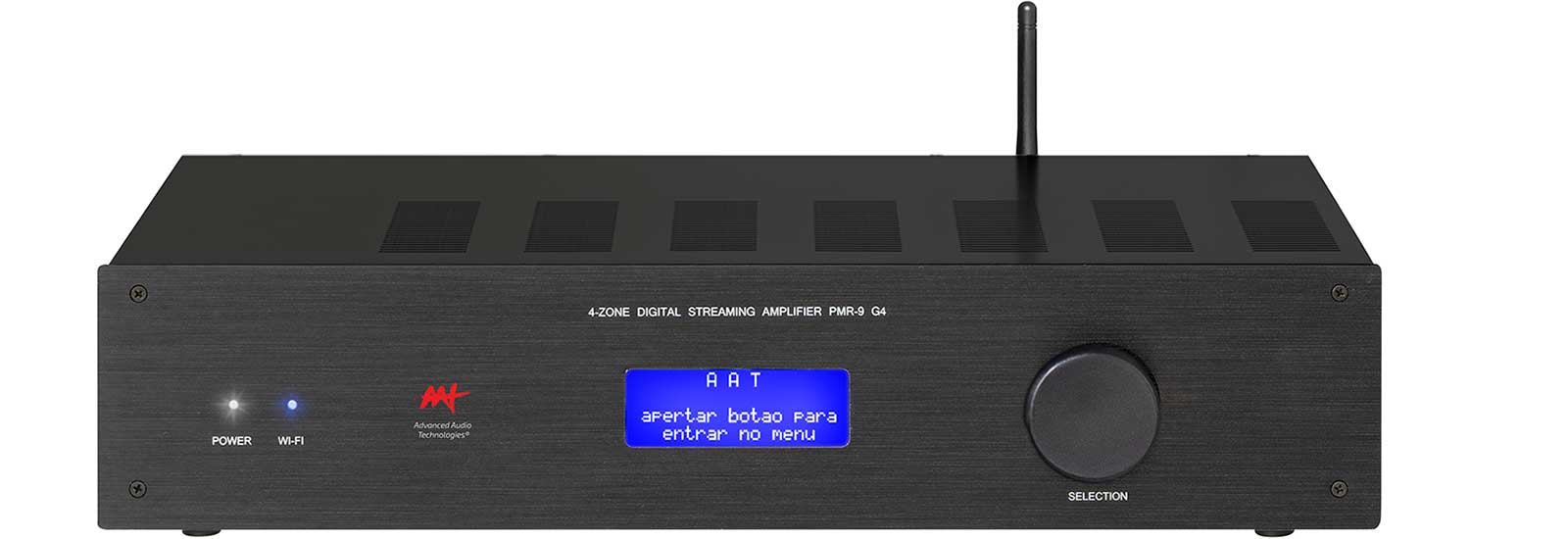

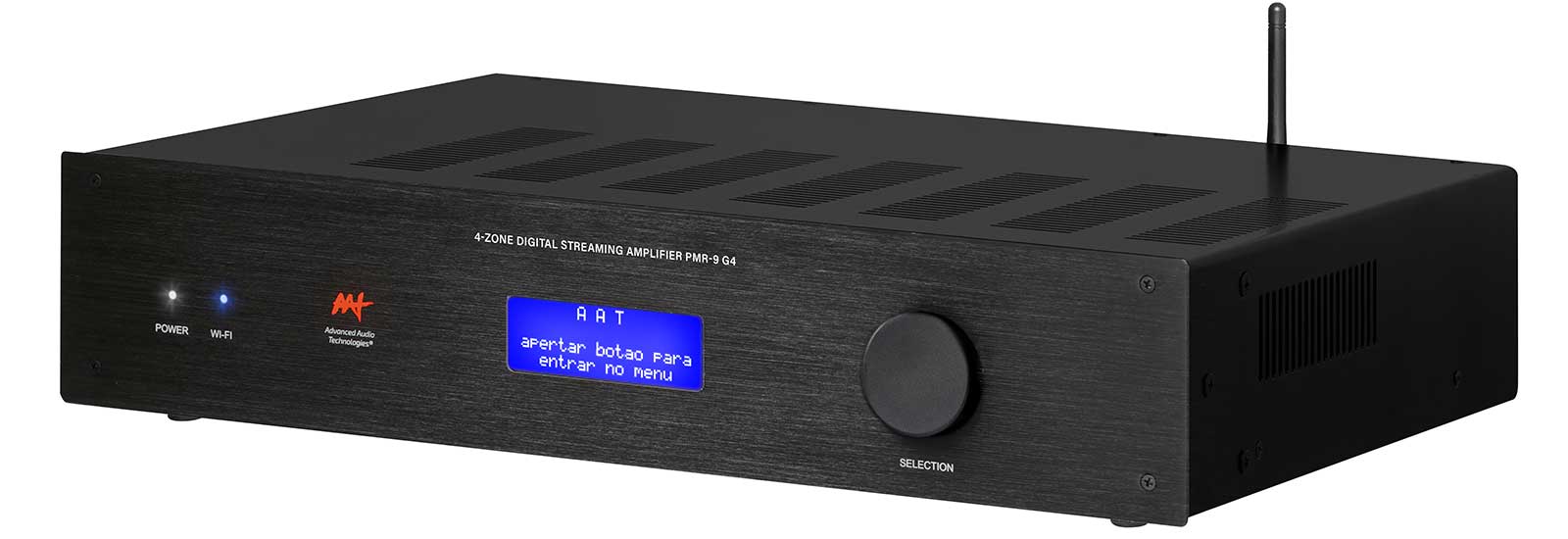

O que já era bom, ficou ainda melhor! Campeões absolutos de vendas, os amplificadores multiroom digitais AAT PMR-9, 10, 11, 12 e 13 chegam à Quarta Geração (G4) com mais potência e tecnologia. As novas versões G4 oferecem 200W RMS contínuos por zona ou 100W RMS de potência máxima por canal.
São os mais completos modelos matriciais do mercado com streamer integrado para instalações de som ambiente residenciais e corporativas. Todos utilizam amplificadores classe D de alta definição e eficiência com baixíssima distorção.
Com a praticidade de streamers embutidos, você pode tocar sua playlist preferida sem necessidade de receptor externo, característica inovadora que a AAT passou a oferecer de forma pioneira no mercado nacional. E, desde a linha G3, o integrador pode optar entre a conexão Wi-Fi ou cabeada para acesso à rede, dando maior flexibilidade aos profissionais da área.
Outra novidade é a FONTE CHAVEADA FULL RANGE AUTOMÁTICA com a tecnologia POWER FACTOR CORRECTION, que reforça a proteção do produto durante as frequentes oscilações na rede elétrica, resultando em melhor dinâmica e resposta a transitórios musicais. Já a tecnologia NOISE FREE CIRCUIT garante uma amplificação de melhor qualidade, permitindo maior detalhamento sonoro em qualquer nível de volume.
Todos os multirooms podem ser comandados por aplicativo, disponível para os sistemas operacionais iOs e Android. São 5 formas diferentes de controle, incluindo ainda TCP, Serial, IR e também pelo painel frontal. O resultado é a mais elevada qualidade de áudio do mercado na distribuição de áudio por todo e qualquer ambiente.
CARACTERÍSTICAS
Os amplificadores matriciais AAT PMR com streamer embutido podem ter duas zonas estéreo (PMR-13 G4 com 2 zonas/4 canais + 1 streamer), quatro zonas estéreo (PMR-9 G4 com 4 zonas/8 canais +1 streamer e PMR-11 G4 com 4 zonas/8 canais + 2 streamers) ou seis zonas estéreo (PMR-10 G4 com 6 zonas/12 canais + 1 streamer e PMR-12 G4 com 6 zonas/12 canais + 2 streamers), desenvolvidos para atender ao usuário final e em especial ao integrador de sistemas de automação residencial com um conjunto de características bastante atrativas:
* Controle completo por automação: TCP, Serial (RS-232), IR e Trigger IN/OUT disponíveis
* Controle também pelo painel frontal com área de instalação protegida por senha
* Controle por aplicativo mobile disponível para Android e iOS, com capacidade para controlar até 64 multirooms
* Um (AAT PMR-9, 10 e 13 G4) ou dois (AAT PMR-11 e 12 G4) streamer(s) por Wi-Fi ou LAN (cabeado) integrado(s) ao produto com Airplay
* Atribuição de endereço por DHCP (IP dinâmico) e estático
* Comandos por TCP e Serial com feedback após execução
* Upgrade de firmware realizado pela internet com tecnologia Safe Upgrade. Não há risco de corrupção de memória e travamento durante atualização, mesmo que a conexão caia no meio do processo
* Power down memory, que memoriza todos os parâmetros ajustados antes de desligar, voltando sempre à última condição
* Full reset com restauração completa dos parâmetros de fábrica
* Processador RISC de alta performance, que supervisiona toda a operação do produto
* Um processador DCSP (Digital Controlled Signal Processor) por zona
* Um processador ARM por streamer

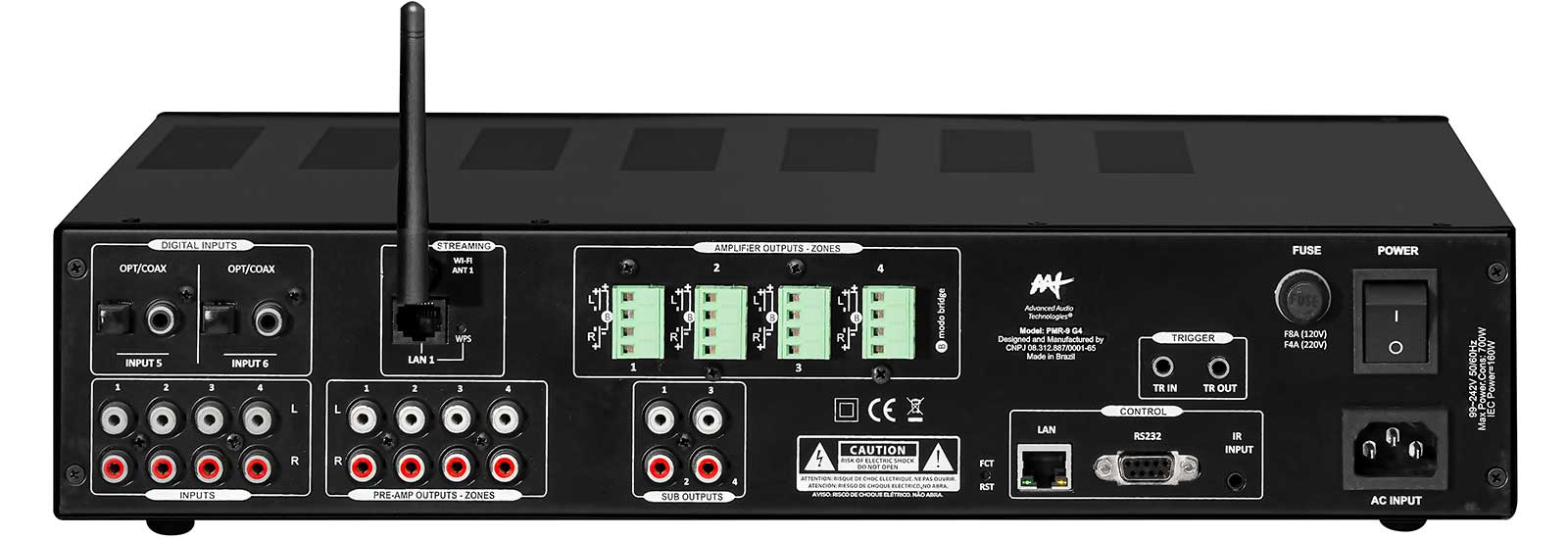

* Chaveamento matricial 4×2, 4×4 ou 4×6 (entradas x zonas): qualquer entrada (até 4 simultaneamente) pode ser conectada a qualquer zona. As entradas digitais e streamers dessa linha são comutadas com as respectivas entradas analógicas
* Quatro entradas analógicas em todas as versões
* Duas entradas digitais (TOSLINK ou S/PDIF) nos modelos AAT PMR-9 a PMR-12 G4
* Uma entrada digital (TOSLINK ou S/PDIF) no modelo AAT PMR-13 G4
* Saídas Line-out variáveis por zona
* Saídas para subwoofer variáveis por zona
* 4, 8 ou 12 canais de amplificação digital classe D com a menor distorção do mercado (tipicamente 0.008%), aliada a uma eficiência típica de 91%, gerando menos calor, menor consumo de energia e maior confiabilidade do produto
* Potência de 100W RMS contínuos ou 200W RMS máximos por canal
* Modo Estéreo-Mono-Bridge: maior flexibilidade para instalação; o modo Bridge fornece 200W RMS contínuos ou 400W RMS máximos por canal
* Noise Free Circuit: garante uma amplificação de melhor qualidade, permitindo maior detalhamento sonoro em qualquer nível de volume
* Sistema de proteção APMS (Advanced Protection Management System), exclusivo da AAT, que protege o multiroom contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, sub-tensão, sobre-tensão e supply unbalance, além de proporcionar operação silenciosa durante a ligação e o desligamento
* Controles disponíveis em cada zona: Seleção de Fonte/Volume/Controles de Graves e Agudos/Balanço/Mute/Stereo-Mono-Bridge/Equalização do nível de entrada/Zone Stand-by
* EMC Product Compliance: garantia de ausência de ruídos e interferências entre zonas ou com outros produtos
* Power Factor Correction: FONTE CHAVEADA FULL RANGE AUTOMÁTICA com tecnologia PFC, que reforça a proteção do produto durante as frequentes oscilações na rede elétrica, resultando em melhor dinâmica e resposta a transitórios musicais e que proporciona maior eficiência no consumo de energia
* Produto Bi-Volt: 110V/220V (automático)
ESPECIFICAÇÕES
 aat pmr-9 g4 |
 aat pmr-10 g4 |
 aat pmr-11 g4 |
 aat pmr-12 g4 |
|
|---|---|---|---|---|
| Potência de saída | – 8 canais (4 zonas): 100Wx8 RMS contínuos (total 800W) pela norma NBR 60268-3 ou 8×200W RMS máximos (total 1.600W) em 4 ohms – Potência em modo bridge: 4 canais com 200W RMS contínuos ou 400W RMS máximos em 8 ohms |
– 12 canais (6 zonas): 100Wx12 RMS contínuos (total 1.200W) pela norma NBR 60268-3 ou 12×200W RMS máximos (total 2.400W) em 4 ohms – Potência em modo bridge: 6 canais com 200W RMS contínuos ou 400W RMS máximos em 8 ohms |
– 8 canais (4 zonas): 100Wx8 RMS contínuos (total 800W) pela norma NBR 60268-3 ou 8×200W RMS máximos (total 1.600W) em 4 ohms – Potência em modo bridge: 4 canais com 200W RMS contínuos ou 400W RMS máximos em 8 ohms |
– 12 canais (6 zonas): 100Wx12 RMS contínuos (total 1.200W) pela norma NBR 60268-3 ou 12×200W RMS máximos (total 2.400W) em 4 ohms – Potência em modo bridge: 6 canais com 200W RMS contínuos ou 400W RMS máximos em 8 ohms |
| Consumo máximo | 650W | 1.000W | 650W | 1.000W |
| Fusível externo (110V/220V) | 8A/4A | 10A/5A | 8A/4A | 10A/5A |
| Impedância de operação em operação Estéreo | 4 -16 ohms | 4 -16 ohms | 4 -16 ohms | 4 -16 ohms |
| Impedância de operação em modo Bridge | 8 -32 ohms | 8 -32 ohms | 8 -32 ohms | 8 -32 ohms |
| Distorção Harmônica | 0,008% a 10 W | 0,008% a 10 W | 0,008% a 10 W | 0,008% a 10 W |
| Resposta em frequência | 10 Hz a 75 KHz, – 3 dB a 1W | 10 Hz a 75 KHz, – 3 dB a 1W | 10 Hz a 75 KHz, – 3 dB a 1W | 10 Hz a 75 KHz, – 3 dB a 1W |
| Relação S/N | melhor que 101 dB (A) | melhor que 101 dB (A) | melhor que 101 dB (A) | melhor que 101 dB (A) |
| Crosstalk entre zonas | 85 dB | 85 dB | 85 dB | 85 dB |
| Separação entre canais | 85 dB | 85 dB | 85 dB | 85 dB |
| Impedância de entrada | 18 Kohms | 18 Kohms | 18 Kohms | 18 Kohms |
| Impedância da saída Line Out variável | 100 ohms | 100 ohms | 100 ohms | 100 ohms |
| Impedância da saída Sub Out variável | 100 ohms | 100 ohms | 100 ohms | 100 ohms |
| Sensibilidade de entrada nominal | 0.4 V RMS | 0.4 V RMS | 0.4 V RMS | 0.4 V RMS |
| Sensibilidade para Pmax (Vol. Max, 1 KHz) | 0.38V RMS | 0.38V RMS | 0.38V RMS | 0.38V RMS |
| Quantidade de entradas | 4 analógicas e 2 digitais + 1 streamer | 4 analógicas e 2 digitais + 1 streamer | 4 analógicas e 2 digitais + 2 streamers | 4 analógicas e 2 digitais + 2 streamers |
| Atuação do controle de Volume | 0 a -87 dB, resolução de 1 dB | 0 a -87 dB, resolução de 1 dB | 0 a -87 dB, resolução de 1 dB | 0 a -87 dB, resolução de 1 dB |
| Atuação dos controles tonais | +/- 14 dB em 100 Hz e em 10 KHz, resolução de 2 dB | +/- 14 dB em 100 Hz e em 10 KHz, resolução de 2 dB | +/- 14 dB em 100 Hz e em 10 KHz, resolução de 2 dB | +/- 14 dB em 100 Hz e em 10 KHz, resolução de 2 dB |
| Atuação do controle balance | 0 a -10 dB para cada canal, resolução de 1 dB | 0 a -10 dB para cada canal, resolução de 1 dB | 0 a -10 dB para cada canal, resolução de 1 dB | 0 a -10 dB para cada canal, resolução de 1 dB |
| Atenuação do Mute | 90 dB mínimo | 90 dB mínimo | 90 dB mínimo | 90 dB mínimo |
| Atuação do controle ganho pré-amp | 0 a +14 dB | 0 a +14 dB | 0 a +14 dB | 0 a +14 dB |
| Ganho nominal (Vol. Max, flat, pré-amp gain = 0, 1 KHz) | 0 dB | 0 dB | 0 dB | 0 dB |
| Tensão de saída nominal (pré out, 1 KHz) | 0.9 V RMS | 0.9 V RMS | 0.9 V RMS | 0.9 V RMS |
| Tensão de saída nominal (sub out, 60 Hz) | 0.9 V RMS | 0.9 V RMS | 0.9 V RMS | 0.9 V RMS |
| Máximo sinal de entrada | 2.5 V RMS | 2.5 V RMS | 2.5 V RMS | 2.5 V RMS |
| Máximo sinal de saída (pré-out / sub out) | 6 V RMS | 6 V RMS | 6 V RMS | 6 V RMS |
| Distorção harmônica Pré-out (1 KHz 1 V) | 0.005% | 0.005% | 0.005% | 0.005% |
| Relação S/N pré-amp (1 V RMS) | 100 dB(A) | 100 dB(A) | 100 dB(A) | 100 dB(A) |
| Crosstalk entre zonas pré-out (1KHZ) | 87 dB | 87 dB | 87 dB | 87 dB |
| Separação entre canais (pré out) | 89 dB | 89 dB | 89 dB | 89 dB |
| Atuação do Backlight | 0 – 100 %, resolução de 10% | 0 – 100 %, resolução de 10% | 0 – 100 %, resolução de 10% | 0 – 100 %, resolução de 10% |
| Entrada Trigger | 12 V nominal, +/- 25% | 12 V nominal, +/- 25% | 12 V nominal, +/- 25% | 12 V nominal, +/- 25% |
| Saída Trigger Out | 12 V +/- 5%, 100 mA max | 12 V +/- 5%, 100 mA max | 12 V +/- 5%, 100 mA max | 12 V +/- 5%, 100 mA max |
| Frequência de chaveamento dos amplificadores Classe D | 450 kHz | 450 kHz | 450 kHz | 450 kHz |
| Amplificador Classe D digital com ZDTS (Zero Dead Time Switching) | a menor distorção do mercado, com eficiência de 91% | a menor distorção do mercado, com eficiência de 91% | a menor distorção do mercado, com eficiência de 91% | a menor distorção do mercado, com eficiência de 91% |
| Corrente máxima de saída por canal | 17 A | 17 A | 17 A | 17 A |
| Amplificador Classe D digital com ZDTS | Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91% | Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91% | Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91% | Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91% |
| Proteção APMS (Advanced Protection Management System) | proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance | proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance | proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance | proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance |
| Entradas analógicas | 4 | 4 | 4 | 4 |
| Entradas digitais | 2 (TOSLINK ou SPDIF | 2 (TOSLINK ou SPDIF | 2 (TOSLINK ou SPDIF | 2 (TOSLINK ou SPDIF |
| DAC Sample rate | 32 kHz to 192 kHz | 32 kHz to 192 kHz | 32 kHz to 192 kHz | 32 kHz to 192 kHz |
| DAC Bit depth | 16 to 24 bits | 16 to 24 bits | 16 to 24 bits | 16 to 24 bits |
| DAC THD + N | < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz | < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz | < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz | < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz |
| DAC Dynamic range | 105 dB (24 bits) | 105 dB (24 bits) | 105 dB (24 bits) | 105 dB (24 bits) |
| DAC Resposta em frequência | 2 Hz to 22 kHz (44,1 KHz sample rate) / 2 Hz to 96 KHz (192 KHz sample rate) | 2 Hz to 22 kHz (44,1 KHz sample rate) / 2 Hz to 96 KHz (192 KHz sample rate) | 2 Hz to 22 kHz (44,1 KHz sample rate) / 2 Hz to 96 KHz (192 KHz sample rate) | 2 Hz to 22 kHz (44,1 KHz sample rate) / 2 Hz to 96 KHz (192 KHz sample rate) |
| Reprodução do DAC | 2 programas simultâneos | 2 programas simultâneos | 2 programas simultâneos | 2 programas simultâneos, 1 programa somente PMR-13 |
| Tensão de alimentação | Bi-volt automático 110/220V (limites de 90 a 250V) | Bi-volt automático 110/220V (limites de 90 a 250V) | Bi-volt automático 110/220V (limites de 90 a 250V) | Bi-volt automático 110/220V (limites de 90 a 250V) |
| Temperatura de operação | 5 – 45° C | 5 – 45° C | 5 – 45° C | 5 – 45° C |
| Dimensões (L x P x A) | 432(sem alças) 482 (com alças) x 400 x 88 (sem pés)/ 92 (com pés) mm. Para que as antenas fiquem na vertical considere uma altura de 160mm | 432(sem alças) 482 (com alças) x 400 x 88 (sem pés)/ 92 (com pés) mm. Para que as antenas fiquem na vertical considere uma altura de 160mm | 432(sem alças) 482 (com alças) x 400 x 88 (sem pés)/ 92 (com pés) mm. Para que as antenas fiquem na vertical considere uma altura de 160mm | 432(sem alças) 482 (com alças) x 400 x 88 (sem pés)/ 92 (com pés) mm. Para que as antenas fiquem na vertical considere uma altura de 160mm |
| Peso | 7 Kg (sem embalagem) / 8 Kg (com embalagem) | 7.3 Kg (sem embalagem) / 8.3 Kg (com embalagem) | 7 Kg (sem embalagem) / 8 Kg (com embalagem) | 7.3 Kg (sem embalagem) / 8.3 Kg (com embalagem) |
Do streamer:
| Resposta em frequência – 24 Bit/192KHz) | 15Hz a 80 KHz |
| Distorção Harmônica – 24 Bit | 0,09 % |
| Crosstalk | 80 dB |
| Conexão Wi-Fi | 802.11 b/g/n |
| Streamer cabeado (LAN): | Sim |
| Arquivos de áudio: profundidade de bits e taxa de amostragem | 16-24 bits / 44.1-192 KHz |
| Arquivo de áudio: formatos compatíveis | MP3/FLAC/ALAC/WMA/WAV/AA |
| Aplicativo: streaming direto da internet | Spotify/Pandora/Tidal/Qobuz/vTuner/Napster/ TuneIn/Rhapsody/ iHeartRadio |
| Compatível com Apple Airplay | Sim |
| Compatível com Apple ITunes | Sim, modo wireless para Windows e Mac |
| Compatível com redes DLNA e NAS/UPNP | Sim |
| Controlável por automação | Sim, Ethernet, Serial e IR |
| Controle por aplicativo AudioCast | Sim, para Android e iOs |
